Introductie
Ruisarme VanityPRO voeding

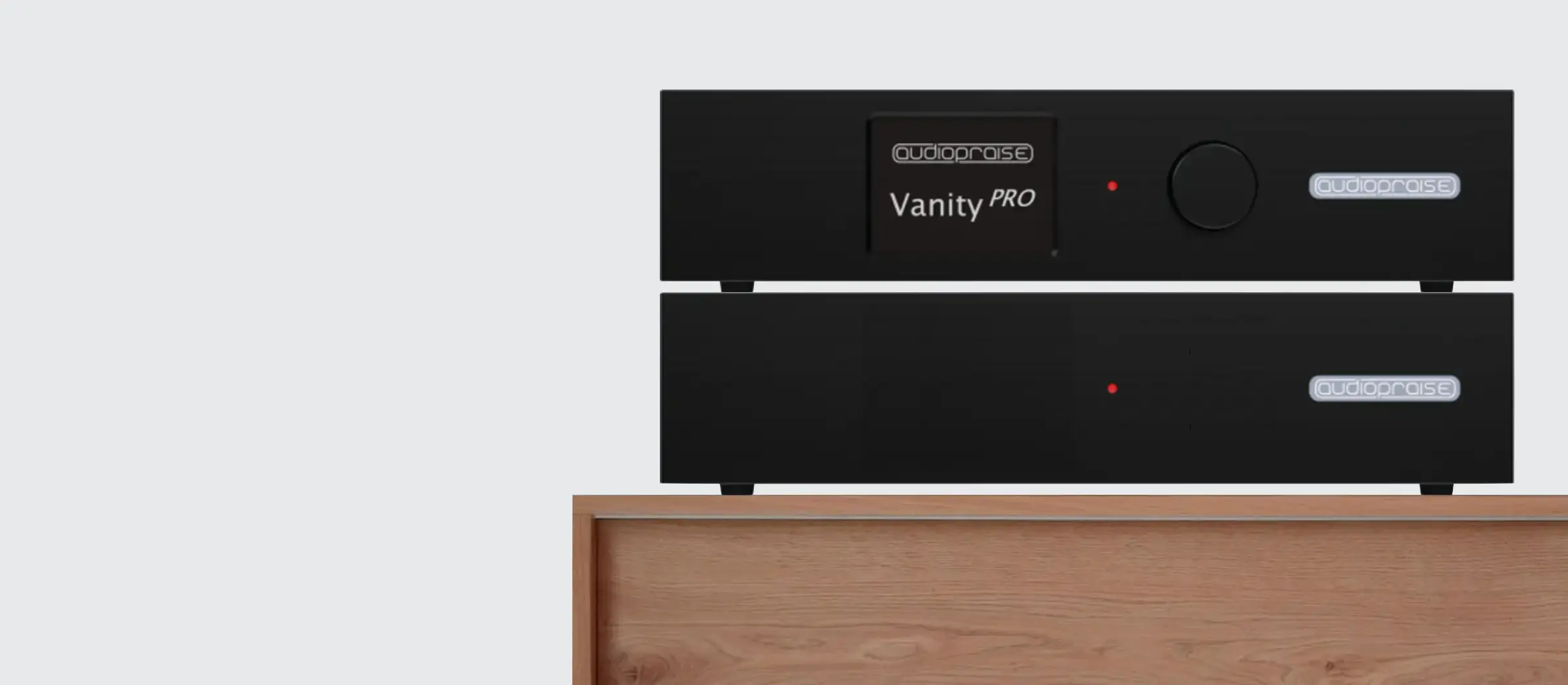

Deze zeer ruisarme lineaire voeding is speciaal ontworpen voor de VanityPRO digitale audio-extractor, maar kan ook worden gebruikt als universele lineaire voeding. De VanityPSU heeft drie onafhankelijke voedingrails, twee met 5V en één met 12V uitgang. Elke 5V rail heeft twee USB-aansluitingen USB-A en USB-C en elke aansluiting heeft zijn eigen secundaire regelaar. De 12V uitgang heeft een standaard 2,1mm DC aansluiting. Alle uitgangen zijn volledig beveiligd tegen overspanning, overstroom en kortsluiting. Het ontwerp van de behuizing komt overeen met dat van de VanityPRO.
Het unieke kenmerk van de VanityPSU-voeding is de tweetraps lineaire regeling en elke uitgang wordt afzonderlijk geregeld. Beide regelaartrappen zijn discrete ontwerpen, waarbij de tweede extreem ruisarm is, wat nog niet eerder is voorgekomen in stand-alone voedingen.
Als de VanityPRO van stroom wordt voorzien, kunnen de extra 5V uitgangen worden gebruikt om andere HDMI-apparaten zoals splitters of selectors van stroom te voorzien, terwijl de 12V uitgang een DAC, netwerkswitch of andere apparatuur die een 12V/1A stroomingang nodig heeft van stroom kan voorzien.
Downloads
Kenmerken
3 Galvanisch gescheiden stroomrails
De VanityPSU heeft drie onafhankelijke rails. Twee met 5V en één met 12V. Dit is ter ondersteuning van een van de belangrijkste functies van de VanityPRO, die een galvanische scheiding heeft tussen de HDMI- en audiodelen. Met de VanityPSU kunnen beide delen gevoed worden zonder dat er een aardverbinding tussen beide ontstaat.
2-traps lineaire regeling
In tegenstelling tot andere lineaire voedingen op de markt heeft de VanityPSU twee regulatietrappen. Beide zijn volledig discreet ontworpen zonder dat er een monolithische regelaar wordt gebruikt.
De eerste trap creëert een stabiele gelijkspanning na de gelijkrichter om de rimpel te elimineren, terwijl de tweede trap van het type met ultralage ruis is om de uitgangsspanningen te regelen. Het gebruik van een tweetrapsregeling heeft twee effecten. Het eerste is dat de uitgangsspanning vrijwel geen residu heeft van de AC-component van het lichtnet, dat het breedbandruisniveau extreem laag is en dat de stabiliteit van de uitgangsspanning rotsvast is.
Het tweede effect heeft te maken met het feit dat lineaire regeling veel minder efficiënt is dan schakelende regeling. Met twee lineaire regeltrappen zijn er meer thermische verliezen dan met één, ondanks het feit dat beide trappen sterk geoptimaliseerd zijn om deze verliezen te minimaliseren. De VanityPSU is geen recordbreker als het gaat om uitgangsvermogen. Hoewel alle uitgangen een nominale uitgangsstroom van 1A hebben, is het totale uitgangsvermogen begrensd en is het vermogen gereduceerd voor verschillende combinaties van uitgangsbelastingen, net als alle andere lineaire voedingen.
Zeer weinig ruis
Veel fabrikanten van lineaire voedingen beweren dat hun producten ultralage ruis, ultiem schoon vermogen, superieure prestaties en dergelijke bieden, zonder technische parameters op te geven die dergelijke beweringen ondersteunen. Het beste wat je kunt krijgen is een onderdeelnummer van een gebruikte geïntegreerde regelaar, maar dat zegt op zichzelf niets over hoe het hele product zal presteren.
We hebben een testsysteem gebouwd dat bestaat uit een op batterijen werkende ruisarme 60dB wisselstroomversterker, audio-analyzer en bijbehorende bekabeling en afscherming om de VanityPSU goed te kunnen meten en optimaliseren. Het hele testsysteem heeft een eigen ruisbijdrage die lager is dan 1µVRMS in de bandbreedte van 10Hz tot 95kHz. Hieronder zie je een vergelijking van het ruispectrum tussen de VanityPSU en een gewone USB-oplader met meerdere poorten, die beide een resistieve belasting van 5V en 0,5 A aandrijven.
Het verschil in geluidsniveau is maar liefst 54,3dB, wat ongeveer 520 keer beter is in het voordeel van de VanityPSU.
Technische specificaties
AC-ingang
- 115V of 230V AC door gebruiker selecteerbaar, 50Hz/60Hz
- Gefilterde IEC C14-contactdoos met AAN/UIT-schakelaar
- Intern gezekerd 1A medium blow
- Maximaal ingangsvermogen 50W
- Apparaat van klasse 1
DC-uitgangen
- Vijf DC-uitgangen
- Uitgangen 1+2: 5V DC USB-C+USB-A, 1A max gecombineerd
- Uitgang 3: 12V DC barrel jack 2.1mm, 1A max
- Uitgangen 4+5: 5V DC USB-A+USB-C, 1A max gecombineerd
- Nauwkeurigheid uitgangsspanning (alle uitgangen): max ±1%
- Belastingsregeling (alle uitgangen, 0-1A): max ±2%
- Ruis – uitgangen 1,2,4,5 (5V): <4µVRMS 10Hz-95kHz @1A
- Ruis – uitgang 3 (12V): <5µVRMS 10Hz-95kHz @1A
Vermogen Derating
- Totaal uitgangsvermogen DC mag niet hoger zijn dan 15W
- Uitgangen 1+2 hebben een gecombineerde 1A-limiet (0,5A elk)
- Uitgangen 4+5 hebben gecombineerde 1A-limiet (0,5A elk)
- Uitgangen 1+2+4+5 hebben een gecombineerde limiet van 1,6 A (elk 0,4 A)
- Belasting uitgang 3 moet totale uitgangsvermogenslimiet in acht nemen
Afmetingen en gewicht
- b/d/h: 266/183/65 mm, inclusief de uitgangsconnectoren
- gewicht: 2,5 kg
